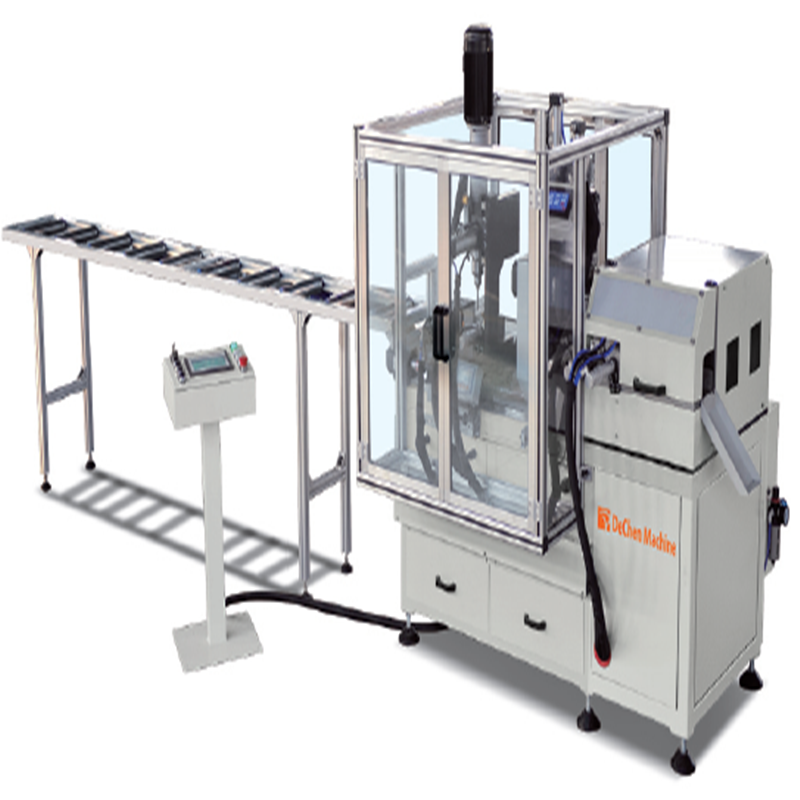

鋁門窗數控中梃連接件加工機（DLZK-CNC-80）
1.本機依據客戶要求, 用于中梃連接件加工，鉆孔、開槽、攻絲、切斷。
2.設備由床身焊接構件、伺服自動送料部分、鉆孔部分、開槽部分、攻絲部分、切斷部分組成。
3.伺服自動送料部分可根據成品尺寸設定自動分段進料長度，進行自動進給送料。
4.鉆孔部分可手動調整鉆孔前后位置、鉆孔深度；可結合鉆孔位置進行水平移動調整。
5.開槽部分的開槽位置可結合開槽位置進行水平移動調整，通過限位塊上的調整螺栓進行開槽深度調整。
6.攻絲部分可手動調整攻絲前后位置，深度控制依靠開關控制；可結合攻絲位置進行水平移動調整。
7.切割部分為固定單元，鋸片通過氣缸控制伸出退回，進行切割加工。
托料架部分，用來放置原料，上面安裝有圓柱輥筒。
|
鋸切電機功率 |
2.2Kw |
鋸切鋸片規格 |
400x3.4x30x2.8 |
|
攻絲頭功率 |
0.75Kw |
攻絲轉速 |
單獨面板可調整 |
|
鉆孔電機功率 |
1.5Kw |
鉆孔規格 |
3~10mm |
|
開槽電機功率 |
1.1Kw |
開槽鋸片規格 |
200x2.0x30 |
|
送料伺服電機 |
0.4Kw |
送料長度 |
分段可設定 |
|
鋸切成品寬度誤差 |
±0.3mm |
表面粗糙度 |
6.3~12.5μm |
|
電源電壓 |
380V 50Hz |
總功率 |
7.5Kw |
|
設備外形(主機) |
1800x1400x1750mm |
主機重量 |
800Kg |
|
托料架長度 |
4000mm |
氣源 |
0.5~0.6MPa |
|
序號 |
元器件名稱 |
元器件品牌 |
|
1 |
伺服電機及驅動器 |
施耐德 |
|
2 |
PLC |
施耐德 |
|
3 |
顯示器 |
施耐德 |
|
4 |
低壓電器 |
西門子（德國）/施耐德 |
|
5 |
電磁閥 |
亞德客（臺灣） |
|
6 |
氣缸 |
亞德客（臺灣）/新益（上海） |
|
7 |
接頭 |
新益（上海） |
|
8 |
氣管 |
日本森田 |
